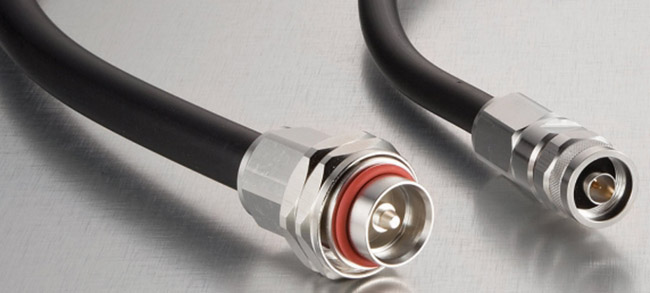

Złącze RF 4.3-10 Mini DIN męskie kątowe do kabla zasilającego 1/2
Seria 4.3-10 została zaprojektowana, aby sprostać rosnącym wymaganiom wydajnościowym sprzętu sieci komórkowej, np. w celu podłączenia RRU do anteny.Niewielki rozmiar i niewielka waga tych złączy doskonale odzwierciedlają miniaturyzację elementów mobilnej sieci radiowej.Trzy różne mechanizmy sprzęgające złączy wtykowych: śrubowe, typu Quick-Lock/Push-Pull i ręczne, są kompatybilne ze wszystkimi złączami typu jack.
| Interfejs | |||
| Według | IEC 60169-54 | ||
| Elektryczny | |||
| Impedancja charakterystyczna | 50 omów | ||
| Zakres częstotliwości | DC-6 GHz | ||
| VSWR | VSWR≤1,10(3,0G) | ||
| PIM3 | ≤-160dBc przy 2x20w | ||
| Napięcie wytrzymujące dielektryk | ≥2500 V RMS, 50 Hz, na poziomie morza | ||
| Opór kontaktowy | Styk środkowy ≤1,0 mΩ Styk zewnętrzny ≤1,0 mΩ | ||
| Rezystancja dielektryczna | ≥5000MΩ | ||
| Mechaniczny | |||
| Trwałość | Cykle łączenia ≥500 cykli | ||
| Materiał i poszycie | |||
| Materiał | platerowanie | ||
| Ciało | Mosiądz | Trójstopowy | |
| Izolator | PTFE | - | |
| Środkowy dyrygent | Brąz cynowo-fosforowy | Ag | |
| Uszczelka | Silikonowa guma | - | |
| Inny | Mosiądz | Ni | |
| Środowiskowy | |||
| Zakres temperatury | -40 ℃ ~ + 85 ℃ | ||
| Zgodność z Rosz | Pełna zgodność z dyrektywą ROHS | ||
1. Te cechy są typowe, ale mogą nie dotyczyć wszystkich złączy.
2. Dostępne są OEM i ODM.
| Złącze męskie/żeńskie 4.3-10 do elastycznego kabla RF 1/2". | TEL-4310M/F.12-RFC |
| Złącze męskie/żeńskie 4,3-10 do super elastycznego kabla RF 1/2". | TEL-4310M/F.12S-RFC |
| Złącze kątowe męskie/żeńskie 4.3-10 do elastycznego kabla RF 1/2". | TEL-4310M/FA.12-RFC |
| Złącze kątowe męskie/żeńskie 4.3-10 do super elastycznego kabla RF 1/2". | TEL-4310M/FA.12S-RFC |
| Złącze męskie/żeńskie 4,3-10 do super elastycznego kabla RF 3/8". | TEL-4310M/F.38S-RFC |
| Złącze męskie Mini DIN 4,1–9,5 do kabla superflex 3/8”. | TEL-4195-3/8S-RFC |
| Złącze męskie/żeńskie 4.3-10 do elastycznego kabla RF 7/8". | TEL-4310M/F.78-RFC |
| Złącze męskie 4,3-10 do superelastycznego kabla 1/4". | TEL-4310M.14S-RFC |
| 4.3-10 Złącze męskie do kabla LMR400 | TEL-4310M.LMR400-RFC |
Powiązany

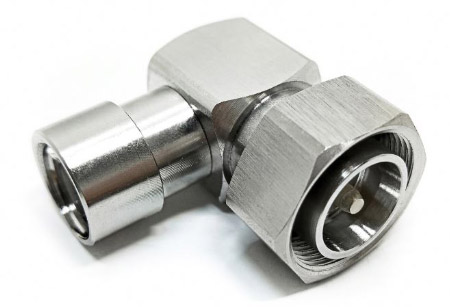

Model:TEL-4310MA.12-RFC
Opis:
Złącze męskie kątowe 4,3-10 do elastycznego kabla 1/2″
| Materiał i poszycie | |
| Kontakt centralny | Mosiądz/srebrzenie |
| Izolator | PTFE |
| Korpus i przewód zewnętrzny | Mosiądz / stop pokryty trójstopem |
| Uszczelka | Guma silikonowa |
| Parametry elektryczne | |
| Charakterystyka Impedancja | 50 omów |
| Zakres częstotliwości | Prąd stały~3 GHz |
| Rezystancja izolacji | ≥5000MΩ |
| Wytrzymałość dielektryczna | ≥2500 V rms |
| Opór styku centralnego | ≤1,0 mΩ |
| Zewnętrzna rezystancja styku | ≤1,0 mΩ |
| Utrata wtrąceniowa | ≤0,1 dB przy 3 GHz |
| VSWR | ≤1,1@-3,0 GHz |
| Zakres temperatury | -40 ~ 85 ℃ |
| PIM dBc(2×20W) | ≤-160 dBc(2×20W) |
| Wodoodporny | IP67 |
Shanghai Qikun Communication Technology Co., Ltd. w swojej kulturze korporacyjnej stawia na pierwszym miejscu klienta, a obsługę na pierwszym miejscu, przestrzega filozofii biznesowej obejmującej uczciwość, profesjonalizm, innowacyjność i współpracę oraz stara się zapewniać klientom wysokiej jakości, wydajne i wartości dodanej usługi w zakresie technologii komunikacyjnych.Oto niektóre zalety naszej firmy:
Koncentrujemy się na doświadczeniu klienta i stale podnosimy jakość obsługi.Za punkt wyjścia bierzemy potrzeby klienta, zapewniamy indywidualne rozwiązania dla klientów poprzez skuteczną komunikację i współpracę oraz ściśle kontrolujemy jakość usług, aby zapewnić maksymalne zadowolenie klienta.
Mamy wysokiej jakości zespół, silną siłę techniczną, bogate doświadczenie praktyczne i ducha innowacyjności.Kierując się koncepcją „osiągnięć zawodowych w przyszłości”, stale uczymy się i poszerzamy dziedzinę techniczną oraz zapewniamy klientom najnowsze, najlepsze i najbardziej profesjonalne usługi

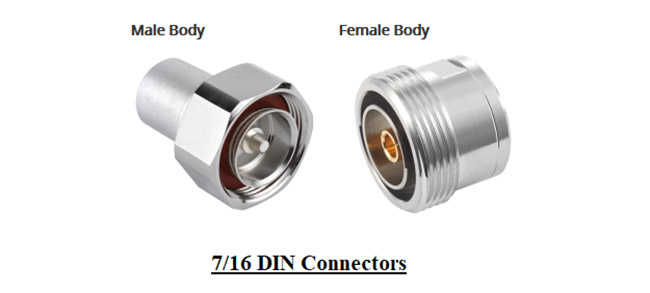

Instrukcje instalacji super elastycznego kabla N lub 7/16 lub 4310 1/2″
Struktura złącza: (rys. 1)
A. nakrętka przednia
B. nakrętka tylna
C. uszczelka
Wymiary rozbiórki przedstawiono na schemacie (Rys. 2), przy rozbieraniu należy zwrócić uwagę:
1. Powierzchnię końcową przewodu wewnętrznego należy sfazować.
2. Usuń zanieczyszczenia takie jak kamień miedziany i zadziory z końcowej powierzchni kabla.
Montaż części uszczelniającej: Wkręcić część uszczelniającą wzdłuż zewnętrznego przewodu kabla, jak pokazano na schemacie (rys. 3).
Montaż nakrętki tylnej (Rys. 3).
Połączyć przednią i tylną nakrętkę, przykręcając zgodnie ze schematem (rys. ( 5)
1. Przed przykręceniem nasmaruj uszczelkę warstwą smaru.
2. Trzymaj nakrętkę zabezpieczającą i kabel w bezruchu. Przykręć główny korpus korpusu do korpusu tylnego.Przykręć główny korpus korpusu tylnego korpusu za pomocą klucza płaskiego.Montaż został zakończony.
